QGIS 3: Composição Colorida RGB para Imagens de Satélite Sentinel-2

26 Comentários / Artigos, Vídeos / Por

Novos Procedimentos para Gerar a Composição

Os procedimentos para geração de imagens coloridas no QGIS 3 foram aperfeiçoados. Para esta publicação, estou apresentando duas novidades:

  • Possibilidade de leitura de raster no formato JPEG2000 ou JP2;
  • Possibilidade de aplicar uma seleção múltipla durante o processo de composição.

Para ilustrar estes novos recursos, vamos utilizar imagens de satélite Sentinel-2 com resolução espacial de 10 metros. Este satélite possui uma boa cobertura no Brasil e a pesquisa por novas imagens pode ser executada através do catálogo do site Earth Explorer. Além das cenas Sentinel-2, Existe um outro site na Web que pode ser uma alternativa bem interessante para os usuários que desejam realizar o download de imagens Landsat-8 e CBERS-4.

De posse das imagens que recobrem a sua área de estudo, podemos partir para o processo de composição colorida RGB.

Composição Colorida RGB no QGIS

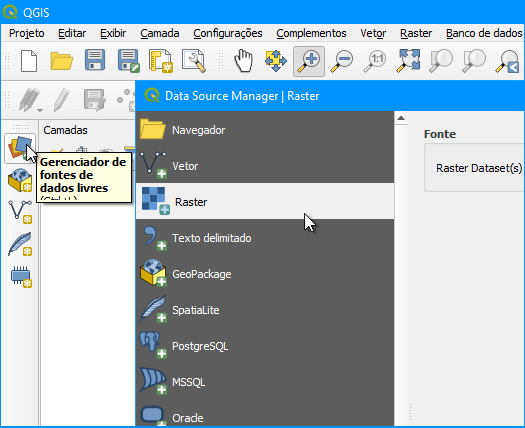

1 – Com o QGIS aberto, execute o Gerenciador de Fontes de Dados Livres e clique no grupo Raster.

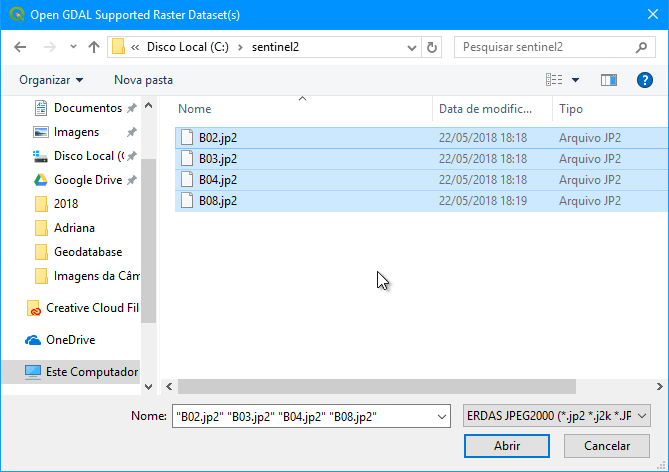

2 – Navegue até o local do computador que contém as imagens obtidas no site Remote Pixel. Em seguida, troque a extensão dos arquivos para ERDAS JPEG2000.

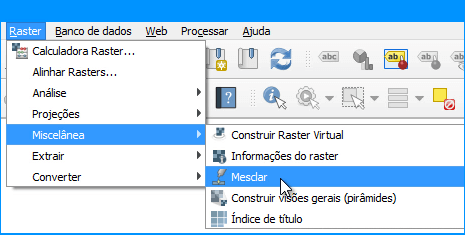

3 – Para realizar a composição, clique no menu Raster – Miscelânea – Mesclar.

4 – Siga estes procedimentos para gerar a imagem colorida:

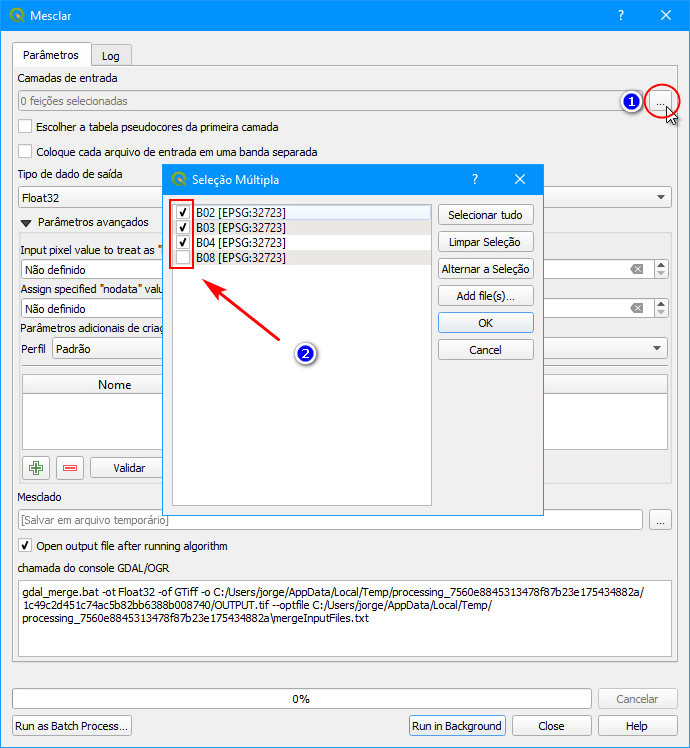

a) Selecione as bandas que serão utilizadas no processo. É importante entender que o novo mecanismo permite gerar uma composição de três ou mais bandas. Em alguns casos, podemos utilizar a composição de quatro bandas para alterar entre a composição em cor verdadeira e a composição em falsa cor. Neste exemplo, eu optei por gerar a composição de três bandas.

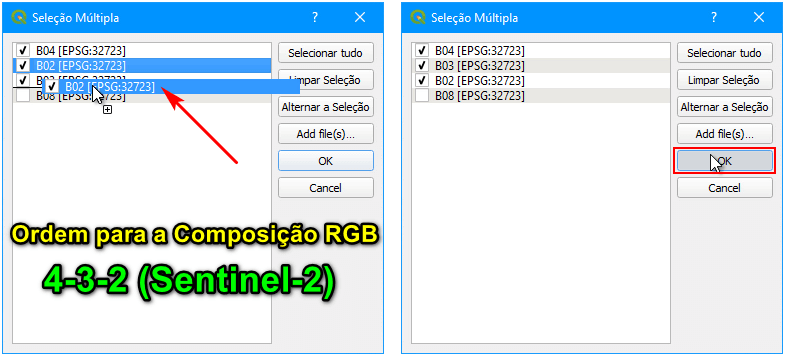

b) Na mesma janela, você deve arrastar as imagens para gravar corretamente a composição no canal RGB. Para o satélite Sentinel-2, temos:

  • Banda 2 (Azul);
  • Banda 3 (Verde);
  • Banda 4 (Vermelho);
  • Banda 8 (Infravermelho Próximo).

Logo, para gerar uma cena Sentinel-2 colorida no padrão Cor Verdadeira (True Color), você deve indicar a combinação 4-3-2 para o canal R (Red), G (Green) e B (Blue). Após finalizar a combinação de bandas adequada para o seu mapeamento, pressione no botão OK.

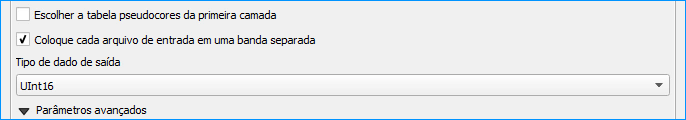

c) No passo seguinte, você deve habilitar o recurso “Coloque cada arquivo de entrada em uma banda separada”. Este parâmetro é importante para aplicar o empilhamento de bandas, camada acumulada ou Layer Stacking, que são sinônimos encontrados em outras aplicações.

d) A última opção obrigatória é o Tipo de Dado ou Data Type. Este parâmetro está associado à intensidade de luz armazenada na imagem como Número Digital. Durante a passagem do satélite, a intensidade da energia obtida pelo sensor é representada por números e armazenada em escalas. Originalmente, as imagens Sentinel-2 são distribuídas em Números Inteiros de 16 Bits Sem Sinal ou Números Inteiros de 16 Bit Não Sinalizados (UNSIGNED INTEGER 16 BIT). Você deve manter o mesmo parâmetro ao indicar o valor UInt16 na caixa de seleção Tipo de dado de saída.

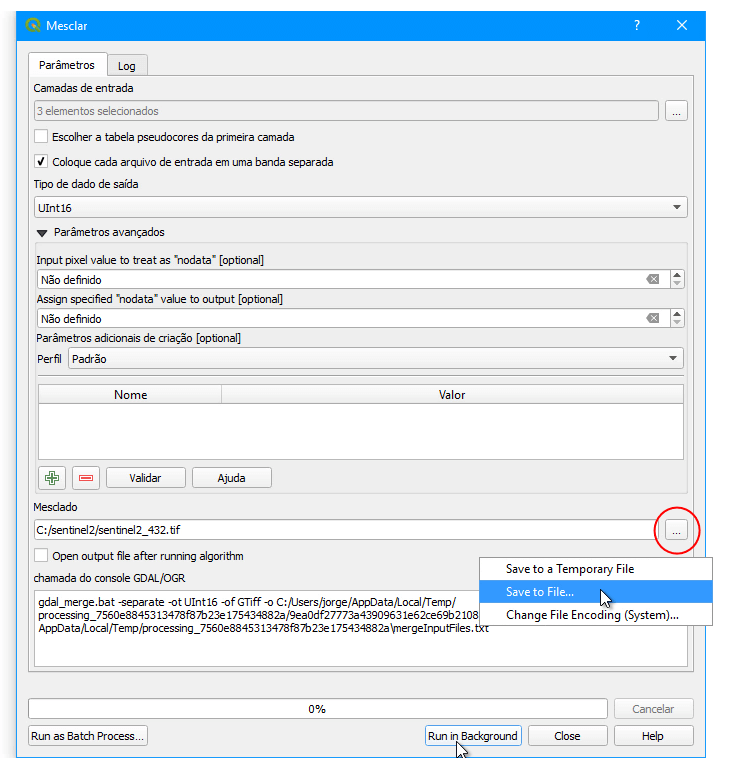

e) Nenhum outro parâmetro adicional será necessário. Indique um nome e um local do computador para gravar a imagem e troque a extensão para TIF. Uma cena Sentinel-2 neste formato terá aproximadamente 700 MB de tamanho para uma composição de três bandas. Posteriormente, é possível aplicar um recorte para o limite do município ou área de estudo. Durante a execução dos processos no QGIS, use sempre a opção para gravar o resultado como arquivo (Save to File).

Pressione o botão Ruin in Background e aguarde o processo. É importante adotar as mesmas práticas definidas para as versões anteriores e evitar espaços, cedilha, acentuação e caminhos longos. Utilize sempre o mesmo diretório de entrada e saída para os processos. Neste artigo, eu criei a pasta sentinel2 na unidade de disco C: que é o meu disco rígido padrão.

Resultados do Processo

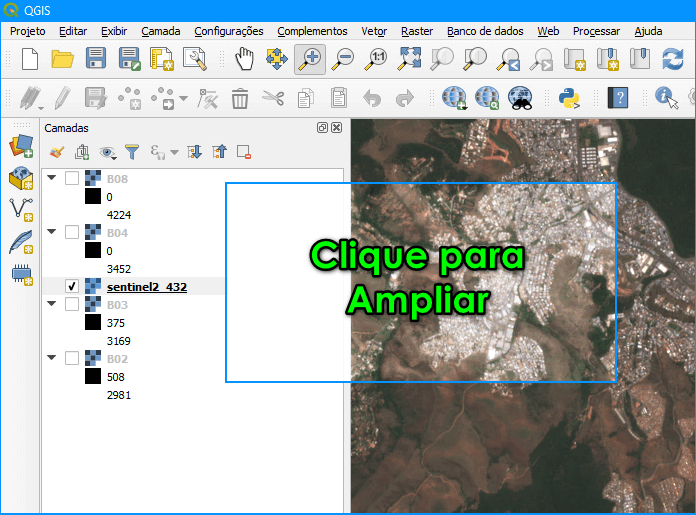

Esta é a composição RGB 4-3-2 gerada com base nas imagens Sentinel-2.

Visite nosso Canal no Youtube

Clique no vídeo abaixo e aprenda a gerar a Composição Colorida RGB no sistema QGIS.

Espalhe essa novidade para os seus amigos!

Informações

INSTRUTOR GIS é um espaço na Web destinado à publicação de dicas sobre Geotecnologias. Para entrar em contato sobre consultoria ou cursos de Geoprocessamento e Sensoriamento Remoto, utilize os canais abaixo:

  • WhatsApp (61) 99616-5665
  • Skype: jorgepsantos2002
  • E-mail: jorgesantos@instrutorgis.com / jorgepsantos@outlook.com

26 comentários em “QGIS 3: Composição Colorida RGB para Imagens de Satélite Sentinel-2”

  2. Paulo Rogerio

    Como resultado obtive essa mensagem de erro:
    “As seguintes camadas não foram geradas corretamente./media/ut2foz1/700407107327B3E0/IMAGENS/SENTINEL2/S2teste.tifVocê pode verificar o ‘Painel de Registro de Mensagens’ na janela principal do QGIS para encontrar mais informações sobre a realização do algoritmo”.

      1. CLAYTON FERREIRA DE FRANCA

        Ola,
        ao rodar obtenho o seguinte erro:

        Carregando camada resultante
        As seguintes camadas não foram geradas corretamente.D:/SERVICOS_DIVERSOS/RORAIMA/IMAGEM.tifVocê pode verificar o ‘Painel de Registro de Mensagens’ na janela principal do QGIS para encontrar mais informações sobre a realização do algoritmo.

        Atenciosamente.

  3. Ubirajara

    Olá Jorge. Primeiramente, parabéns pela iniciativa de compartilhar seu conhecimento.
    Entretanto, me restou uma dúvida: no caso de uma composição com imagens com resolução de 8 bits não achei a opção de fazer a composição mantendo essa resolução. Utilizando a opção Uint16 o resultado é uma composição um tanto pesada, já que terei de armazenar os resultados, bem como a necessidade de utilizar mais processamento para trabalhar com imagens mais “pesadas”. Você saberia me dizer se há possibilidade de fazer a composição mantendo a resolução original de 8 bits? É o caso das imagens CBERS-4 e Landsat-5 e 7. Obrigado.

      1. Jorge Santos

        Simples:

        o acervo Landsat passou por uma etapa de reprocessamento e foi dividido em dois grupos: Landsat Pre-Collection e Landsat Collection.

        Se a sua imagem Landsat-5 possui esse padrão de nomenclatura

        LE50160352000091EDC00

        Então, significa que essa imagem antecede o reprocessamento e está em 8 bit. Logo, a opção é Byte.

        Agora, se uma cena Landsat-5 tem essa nomenclatura

        LC05_L1TP_217076_20190224_20190308_01_T1

        Ela foi reprocessada e está em 16 bit. Logo, o tipo de dado é UInt16.

        Um forte abraço!

        Jorge Santos
        Instrutor de Geotecnologias
        https://www.instrutorgis.com.br
        jorgepsantos@instrutorgis.com.br
        WhatsApp: (61) 99616-5665
        Skype: jorgepsantos2002
        LinkedIn: https://www.linkedin.com/in/jorgepsantos
        Twitter: http://twitter.com/jpsantos2002

  5. João Victor

    Olá, Jorge.
    Eu estou usando a versão 3.4, porém, não esta aparecendo a opção “miscelânea”, quando seleciono a opção “raster” na barra de ferramentas”.
    O que poderia estar acontecendo? ,
    Alguns colegas meu, também estão com o mesmo problema.

  7. Jana Silveira

    Olá Jorge, primeiramente agradeço pela disponibilização do tutorial, não conseguiria terminar meu projeto sem ajuda.
    Eu estou fazendo um mapa para uso e ocupação do solo, e por enquanto estou pensando em usar imagens do CBERS4. Mas não consegui encontrar qual Data Type utilizo na hora de mesclar as bandas em lugar nenhum. Isso faz muita diferença? Onde posso encontrar qual Data Type de cada satélite (queria saber do LANDSAT-8 também)? Desde já agradeço.

    1. Jorge Santos

      Olá Jana Silveira, tudo bom?

      Fico feliz por saber que os vídeos tem ajudado. A ideia é melhorar mais e mais.
      Sobre a sua dúvida, você pode identificar o Tipo de Dado ou Data Type nas Propriedades do Raster.
      Fiz um vídeo com menos de dois minutos que mostra como verificar essa informação.

      Um forte abraço,
      Jorge Santos
      Instrutor de Geotecnologias
      https://www.instrutorgis.com.br
      jorgepsantos@instrutorgis.com.br
      WhatsApp: (61) 99616-5665
      Skype: jorgepsantos2002
      LinkedIn: https://www.linkedin.com/in/jorgepsantos
      Twitter: http://twitter.com/jpsantos2002

  9. Isabel Silveira Camargo

    Boa tarde Jorge!

    Parabéns pelo material e didática.
    Eu realizei todo o procedimento, mas ao salvar na pasta o arquivo em formato .TIF, após o processamento o novo arquivo não aparece de jeito nenhum na minha pasta.
    O que pode estar acontecendo? Eu segui todo o passo-a-passo.

    Obrigada.

    1. Jorge Santos

      Olá Isabel, como vai?

      Experimente o Processamento em Lote. No QGIS 3.10 a Composição RGB com imagens Sentinel-2 está funcionando plenamente.

      Segue um passo a passo: https://drive.google.com/file/d/1IFy8cqrW77MMDDUfUwsT6L5I4RwgEMrN/view?usp=sharing

      Jorge Santos
      Instrutor de Geotecnologias
      https://www.instrutorgis.com.br
      jorgepsantos@instrutorgis.com.br
      WhatsApp: (61) 99616-5665
      Skype: jorgepsantos2002
      LinkedIn: https://www.linkedin.com/in/jorgepsantos
      Twitter: http://twitter.com/jpsantos2002

  10. Rafael

    Bom dia Jorge Santos, esta acontecendo o mesmo problema ao gerar a poligonização dos pixels.

    As seguintes camadas não foram geradas corretamente./media/ut2foz1/700407107327B3E0/IMAGENS/SENTINEL2/S2teste.tifVocê pode verificar o ‘Painel de Registro de Mensagens’ na janela principal do QGIS para encontrar mais informações sobre a realização do algoritmo”.

    Tem alguma outra ferramenta para eu poder fazer as poligonais e gerar zonas de manejo?

    Obrigado

  11. Andres Caseiro Guilhem

    Na primeira parte do tutorial, como faz para converter o arquivo tif em jp2 ?

    Procurei sites que façam essa conversão, mas não achei.

  12. Taise Severo Aozani

    Olá, boa tarde…
    Gostaria de fazer a composição da imagem CIBERS 4A mas na versão do Qgis 2.18. Não consigo fazer vendo tutoriais de versões mais atualizadas. Poderia me ajudar?
