Como efetuar o cálculo da distância entre pontos no aplicativo QGIS? Para responder a esta pergunta, temos que possuir duas camadas vetoriais representando a origem e o destino. Em seguida, precisamo aplicar uma análise espacial capaz de gerar um traçado em linha reta para determinar a distância entre as duas posições. O QGIS 3 possui um algoritmo que cumpre bem essa finalidade.
Para ilustrar este procedimento, vamos utilizar o Shapefile das Capitais do Brasil produzido pelo IBGE. A pergunta que precisa ser respondida é a seguinte:
Qual é a distância em quilômetros da capital federal para as demais capitais do nosso país?
Siga os procedimentos abaixo para obter essa resposta!
Obtendo as Bases dos Estados e Capitais do Brasil
Para realizar o download dos limites de estados e capitais do Brasil, visite o site das Geociências do IBGE e faça o download dos dados em Shapefile. O caminho para obter estes dados é este:
https://downloads.ibge.gov.br/downloads_geociencias.htm
Cartas e Mapas - Bases Cartográficas Contínuas - BC250 - Versão 2017 - Shapefile
As camadas Limites e Localidades contém os polígonos dos Estados do Brasil e os pontos que representam as capitais. É a informação mais atualizada na melhor escala (1:250.000).
Criação de uma Camada Temporária

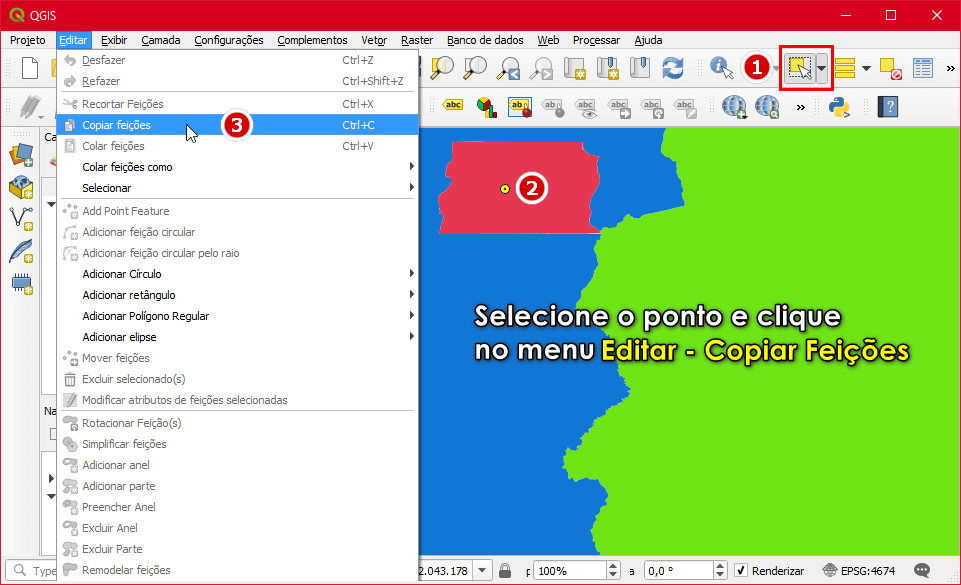

Vamos usar este artifício para separar Brasília das demais capitais. Você pode utilizar a Camada Virtual ou a Camada Temporária para separar os dados. Primeiro, selecione o objeto no mapa e clique no Menu Editar – Copiar Feições.
Em seguida, clique no Menu Editar – Colar Feições Como – Rascunho Temporário da Camada. Digite Brasilia e clique em OK.
Um novo Shapefile de pontos será adicionado ao mapa.
Esta camada temporária representa o centro do país e todas as capitais devem apontar para essa posição. Na camada original das capitais, a geometria de ponto que representa Brasília deve ser removida. Podemos aplicar essa remoção através do Filtro.
Criação de um Fitro
Para aplicar um filtro, clique com o botão direito sobre a camada das capitais e selecione a função Filter.
Na janela Ferramenta de Consulta, vamos utilizar uma expressão capaz de manter sobre o mapa todas as capitais que possuem um nome diferente de Brasília. No total, são 26 atributos que se enquadram nessa condição. Para aplicar a diferença (<>), siga os passos abaixo:
Clique em Testar para receber a confirmação da presença de 26 entradas na base de dados. Pressione OK para confirmar e OK para sair. Esta ferramenta irá realizar a exibição da informação enquadrada pela expressão, ou seja, somente serão exibidas as capitais cujo nome é diferente de Brasília. Para remover o Filtro, retorne para a janela e clique na opção Limpar.
Muito bem! Até aqui, conseguimos definir os nossos pontos de origem e destino. A ideia central é realizar o cálculo da distância para o centro, ou seja, devemos realizar o deslocamento dos pontos de origem (as capitais do Brasil) para o destino (a capital federal).
Cálculo da Distância para o Centro
Acesse o Menu Processar – Caixa de Ferramentas se o mesmo estiver fechado. Em seguida, faça uma pesquisa pela palavra “Distância” e selecione o algoritmo chamado Distância para o Ponto Central mais Próximo (Linha para o Ponto Central).
Na janela seguinte, selecione as opções de acordo com o descritivo abaixo:
- O campo Camada da Fonte dos Pontos representa o ponto de origem, portanto, selecione as Capitais do Brasil neste campo;
- No campo Camada de Destino dos Hubs (centros), informe a geometria de destino, a saber, a feição que representa a Capital Brasília;
- No campo Nome do atributo da Camada Hub, selecione a coluna nome presente em ambas as tabelas;
- Para a Unidade de Medição, selecione Quilômetros;
- Indique um nome e um local de saída para o novo arquivo Shapefile de linhas.
Pressione o botão Run in Background. Diversas linhas serão geradas entre a origem e o destino.
O valor da distância em quilômetros está registrado na tabela através do campo HubDist.
Você pode aplicar estilos de rótulos para tornar o mapa mais intuitivo:
Fim do artigo. Para fechar com chave de ouro, que tal responder ao desafio do Instrutor?
Desafio
Com base na análise espacial desenvolvida no artigo, faça a interpretação do mapa e responda os questionamento abaixo nos comentários.
- Qual é a capital mais próxima de Brasília?
- Qual é a capital mais distante de Brasília?
- Quais são as capitais que possuem a mesma distância da Capital Federal?
- Qual a distância entre Campo Grande (MS) e Goiânia (GO)?
